01 · Podstawy

Czym jest panel SIP?

SIP (Structural Insulated Panel) to prefabrykowany panel konstrukcyjno-izolacyjny: rdzeń izolacyjny trwale połączony z dwiema okładzinami konstrukcyjnymi. Taki panel pełni jednocześnie rolę konstrukcji i izolacji. Często stosowaną okładziną jest płyta OSB, ale to tylko jeden z możliwych materiałów.

01
Rdzeń izolacyjny
Np. EPS, XPS lub PIR — materiał rdzenia wpływa na parametry cieplne i cenę panelu.
02
Dwie okładziny konstrukcyjne
Płyty po obu stronach rdzenia, np. OSB, MFP lub MgO, przenoszą obciążenia razem z rdzeniem.
03
Jeden element
Z paneli powstają ściany, a według projektu także strop i dach.

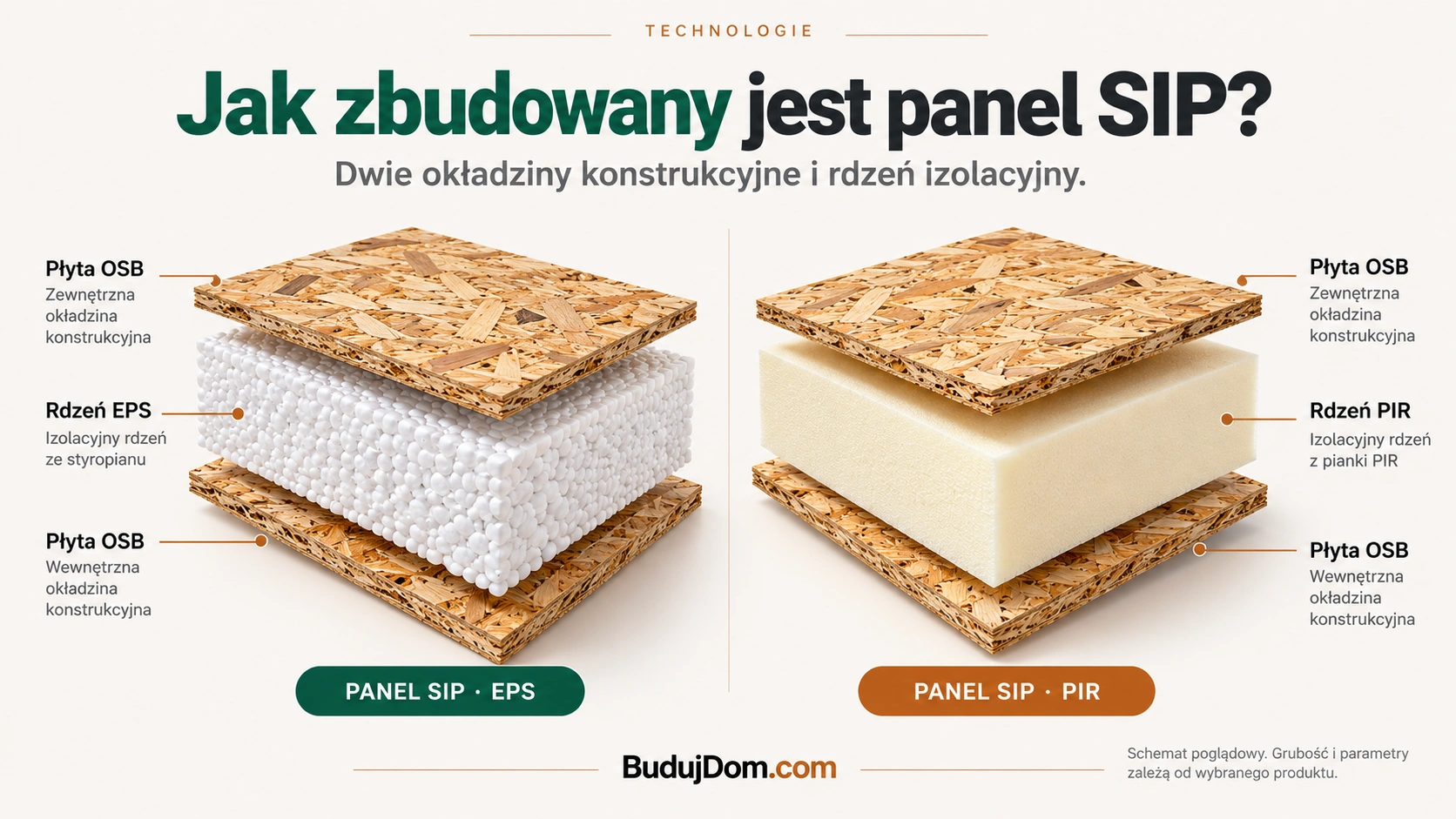

Jak zbudowany jest panel SIP?

Przykład z kart domów: dwie okładziny OSB i rdzeń EPS albo PIR. Kliknij grafikę, aby zobaczyć ją w pełnej rozdzielczości.

02 · Rdzenie

Jaki rdzeń może mieć panel SIP?

Rdzeń odpowiada za izolację cieplną panelu. W kartach domów porównasz wariant EPS i PIR — XPS opisujemy edukacyjnie.

EPS
W kartach domów
Polistyren ekspandowany (styropian)
Co to jest
Lekki materiał termoizolacyjny ze spienionych, połączonych granulek polistyrenu. Zwykle najbardziej ekonomiczne rozwiązanie rdzenia.
Gdzie się stosuje
Rdzeń paneli SIP, a poza nimi docieplenia ścian, dachów i podłóg.
XPS
Materiał edukacyjny
Polistyren ekstrudowany
Co to jest
Sztywna płyta o zamkniętokomórkowej strukturze, wytwarzana metodą ekstruzji.
Gdzie się stosuje
Stosowany m.in. tam, gdzie ważna jest niska nasiąkliwość i obciążenia, np. przy fundamentach i podłogach. Zastosowanie jako rdzeń panelu SIP wymaga potwierdzenia producenta.
PIR
W kartach domów
Sztywna pianka poliizocyjanurowa
Co to jest
Termoizolacyjna pianka o zamkniętych komórkach. Zwykle ma niższą lambdę niż typowy EPS przy porównywalnych wyrobach.
Gdzie się stosuje
Rdzeń paneli SIP i płyt warstwowych, docieplenia dachów i ścian.

03 · Okładziny

Jaką okładzinę może mieć panel SIP?

Okładziny po obu stronach rdzenia przenoszą obciążenia razem z nim. Właściwości zależą od konkretnej płyty i jej dokumentacji.

OSB
W kartach domów
Płyta o wiórach orientowanych
Co to jest
Konstrukcyjna płyta drewnopochodna z ukierunkowanych, sklejonych i sprasowanych wiórów.
Gdzie się stosuje
Okładzina paneli SIP opisywanych w kartach domów, poszycia ścian, stropów i dachów.
MFP
Materiał edukacyjny
Wielofunkcyjna płyta drewnopochodna
Co to jest
Płyta drewnopochodna z wiórów drzewnych, stosowana m.in. jako poszycie ścian i dachów.
Gdzie się stosuje
Parametry wytrzymałościowe i odporność na wilgoć zależą od typu płyty i jej dokumentacji.
MgO
Materiał edukacyjny
Mineralna płyta magnezowa
Co to jest
Mineralna płyta na bazie związków magnezu. W wybranych systemach może pełnić funkcję okładziny panelu SIP; właściwości zależą od receptury i konkretnego wyrobu.
- Odporność ogniowa
- Odporność na wilgoć
- Odporność na pleśń i grzyby
Poziom odporności zależy od konkretnej płyty i jej zastosowania.

Grafiki próbek to autorskie schematy poglądowe BudujDom.com, nie zdjęcia produktów i nie w skali.

04 · Przekrój

Okładzina, rdzeń, okładzina

Wybierz materiały i zobacz schemat trzech warstw. Najedź lub przejdź klawiszem Tab po opisie, aby podświetlić warstwę.

Zobacz przykładowy przekrój SIP

Okładzina

Rdzeń

OSB + EPS + OSB

Układ opisywany w kartach domów

Okładzina OSB — strona zewnętrznaKonstrukcyjna płyta drewnopochodna z ukierunkowanych, sklejonych i sprasowanych wiórów.
Rdzeń EPSLekki materiał termoizolacyjny ze spienionych, połączonych granulek polistyrenu. Zwykle najbardziej ekonomiczne rozwiązanie rdzenia.
Okładzina OSB — strona wewnętrznaDruga okładzina konstrukcyjna, od strony pomieszczeń.

Schemat edukacyjny. Nie oznacza dostępności, certyfikacji ani ceny wszystkich kombinacji.

Panele z kart domów: EPS i PIR

Dwa warianty, które porównasz w konfiguratorach domów.

Panel SIP EPS

OSB + EPS + OSB

Wariant bazowy m.in. RELAX 55.

Płyta OSB — strona zewnętrznaOkładzina konstrukcyjna. Na niej powstają warstwy elewacji zaprojektowane dla przegrody.
Rdzeń izolacyjny EPSStyropian (polistyren ekspandowany) połączony z obiema płytami OSB.
Płyta OSB — strona wewnętrznaDruga okładzina konstrukcyjna, od strony pomieszczeń.

Panel SIP PIR

OSB + PIR + OSB

Dostępność i cena wariantu zależą od modelu.

Płyta OSB — strona zewnętrznaOkładzina konstrukcyjna. Na niej powstają warstwy elewacji zaprojektowane dla przegrody.
Rdzeń izolacyjny PIRSztywna pianka poliizocyjanurowa połączona z obiema płytami OSB.
Płyta OSB — strona wewnętrznaDruga okładzina konstrukcyjna, od strony pomieszczeń.

Autorski schemat poglądowy BudujDom.com, nie w skali. Grubości warstw, klasy materiałów i deklarowane parametry (np. współczynnik U przegrody) wymagają dokumentacji producenta konkretnego panelu oraz projektu.

05 · Ściana

Panel SIP + opcjonalne PIR 30 mm i GK

Tak może wyglądać cała ściana, gdy projekt przewiduje dodatkowe docieplenie od wnętrza i płytę GK. Te dwie warstwy są opcjonalne i dodatkowo płatne — nie należą do panelu SIP ani do zestawu konstrukcyjnego.

Panel SIP (warstwy 1–3)
Opcja dodatkowo płatna (4–5)

Ilustracja 1

Ściana z panelem SIP EPS i opcjonalnym dociepleniem

OSB + EPS + OSB + PIR 30 mm + GK

Płyta OSB — strona zewnętrznaOkładzina konstrukcyjna. Na niej powstają warstwy elewacji zaprojektowane dla przegrody.
Rdzeń izolacyjny EPSStyropian (polistyren ekspandowany) połączony z obiema płytami OSB.
Płyta OSB — strona wewnętrznaDruga okładzina konstrukcyjna, od strony pomieszczeń.
Dodatkowa warstwa PIR 30 mm — opcjaOpcja dodatkowo płatnaDocieplenie po stronie wnętrza, jeśli przewiduje je projekt przegrody. Nie jest częścią panelu SIP ani zestawu — dodatkowo płatne.
Płyta gipsowo-kartonowa (GK) — opcjaOpcja dodatkowo płatnaOkładzina wewnętrzna pod wykończenie ścian. Poza zestawem konstrukcyjnym — dodatkowo płatna.

Panel SIP (warstwy 1–3)
Opcja dodatkowo płatna (4–5)

Ilustracja 2

Ściana z panelem SIP PIR i opcjonalnym dociepleniem

OSB + PIR + OSB + PIR 30 mm + GK

Płyta OSB — strona zewnętrznaOkładzina konstrukcyjna. Na niej powstają warstwy elewacji zaprojektowane dla przegrody.
Rdzeń izolacyjny PIRSztywna pianka poliizocyjanurowa połączona z obiema płytami OSB.
Płyta OSB — strona wewnętrznaDruga okładzina konstrukcyjna, od strony pomieszczeń.
Dodatkowa warstwa PIR 30 mm — opcjaOpcja dodatkowo płatnaDocieplenie po stronie wnętrza, jeśli przewiduje je projekt przegrody. Nie jest częścią panelu SIP ani zestawu — dodatkowo płatne.
Płyta gipsowo-kartonowa (GK) — opcjaOpcja dodatkowo płatnaOkładzina wewnętrzna pod wykończenie ścian. Poza zestawem konstrukcyjnym — dodatkowo płatna.

Przykładowe ściany z dodatkowym PIR 30 mm i GK

Grafiki poglądowe dla rdzenia EPS i PIR. Dodatkowa warstwa i płyta GK są opcją do indywidualnej wyceny — nie standardem panelu ani zestawu.

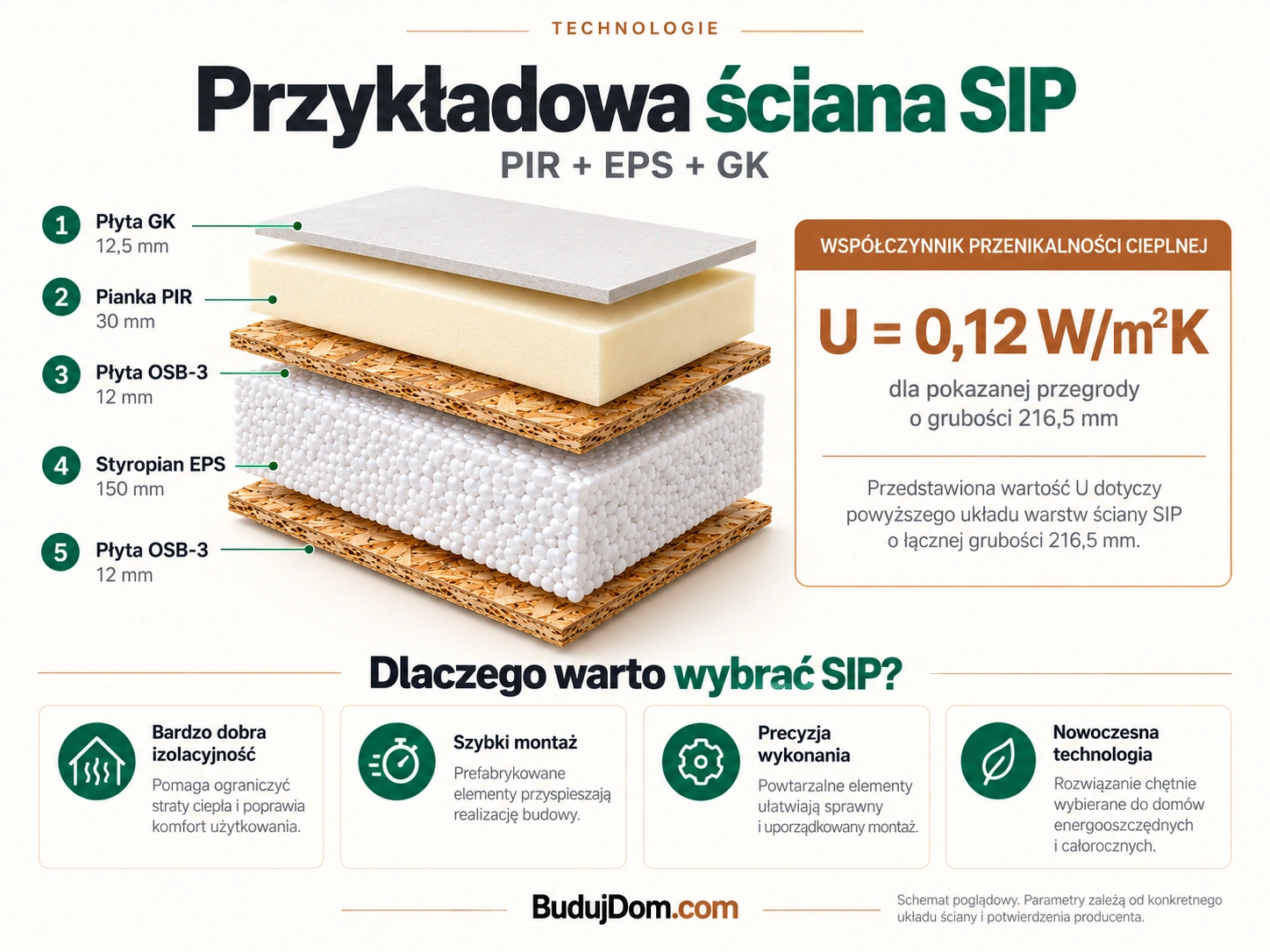

Ściana SIP z rdzeniem EPS oraz opcjonalną dodatkową warstwą PIR 30 mm i płytą GK od wewnątrz — Wizualizacja poglądowa. Panel z rdzeniem EPS uzupełniony od wewnątrz o warstwę PIR 30 mm i płytę GK — opcja dodatkowo płatna, wyceniana indywidualnie.

Ściana SIP z rdzeniem PIR oraz opcjonalną dodatkową warstwą PIR 30 mm i płytą GK od wewnątrz — Wizualizacja poglądowa. Panel z rdzeniem PIR uzupełniony od wewnątrz o warstwę PIR 30 mm i płytę GK — wybierana osobno, nie włącza się z rdzeniem PIR.

Autorski schemat poglądowy BudujDom.com, nie w skali. Grubość 30 mm dotyczy opcjonalnej warstwy PIR. Inne grubości, współczynnik U ściany i pozostałe parametry wynikają z dokumentacji konkretnego wyrobu i projektu przegrody. Warstwę instalacyjną, jeśli przewiduje ją projekt, wycenia się osobno.

06 · Porównanie

EPS, XPS czy PIR — uczciwe porównanie rdzeni

O tym, który rdzeń jest właściwy dla Twojego domu, decydują parametry z dokumentacji, projekt i budżet. W kartach domów dostępne są warianty EPS i PIR.

KryteriumEPSXPSPIR

Czym jest

EPS: Styropian — polistyren ekspandowany, lekki materiał o zamkniętych komórkach.

XPS: Polistyren ekstrudowany — sztywna płyta o jednolitej, zamkniętokomórkowej strukturze.

PIR: Sztywna pianka poliizocyjanurowa, materiał termoizolacyjny o zamkniętych komórkach.

Izolacyjność

EPS: Dobra izolacyjność przy odpowiedniej grubości rdzenia.

XPS: Zależy od konkretnego wyrobu — wartość λ podaje karta techniczna.

PIR: Zwykle niższy współczynnik λ niż typowy EPS przy porównywalnych wyrobach — podobny efekt może dać cieńsza warstwa. Wartość sprawdź w karcie technicznej.

Typowe zastosowania

EPS: Rdzeń paneli SIP, docieplenia ścian, dachów i podłóg.

XPS: M.in. miejsca, gdzie liczy się niska nasiąkliwość i obciążenia, np. izolacja fundamentów i podłóg. Jako rdzeń SIP — tylko po potwierdzeniu producenta panelu.

PIR: Rdzeń paneli SIP i płyt warstwowych, docieplenia dachów i ścian.

Reakcja na ogień

EPS: Klasyfikacja zależy od konkretnego wyrobu i układu całej przegrody.

XPS: Klasyfikacja zależy od konkretnego wyrobu i układu całej przegrody.

PIR: Klasyfikacja zależy od konkretnego wyrobu i układu całej przegrody.

Koszt

EPS: Zwykle tańszy wariant. W RELAX 55 (OSB + EPS + OSB) — cena podstawowa.

XPS: Nie jest wariantem w kartach domów BudujDom — brak ceny. Materiał edukacyjny.

PIR: Zwykle droższy materiał. RELAX 55 z PIR: dopłata +28 000 zł netto. Inne modele — cena wariantu w karcie domu.

Nie zakładaj, że każdy panel ma z góry określoną klasę czy parametr — liczą się dane konkretnego wyrobu. Ceny wariantów EPS i PIR znajdziesz w kartach domów.

07 · Wybór panelu

Na co zwrócić uwagę przy wyborze panelu

Te informacje powinna zawierać dokumentacja techniczna. Porównuj panele na podstawie danych, nie haseł reklamowych.

Parametry całej przegrodyλ rdzenia to nie U ściany. Współczynnik U liczy się dla całej przegrody w Twoim projekcie.
Grubość panelu i rdzeniaWpływa na izolacyjność, nośność i cenę. Sprawdź, jaką grubość przewiduje projekt.
OkładzinyRodzaj płyty (np. OSB, MFP, MgO), jej klasa, grubość i producent powinny być podane w dokumentacji wyrobu.
Łączenia i stykiSposób łączenia paneli i uszczelnienia styków decyduje o szczelności i mostkach termicznych.
Reakcja na ogieńKlasyfikacja dotyczy konkretnego wyrobu i układu przegrody. Wymagania dla budynku określa projekt.
Dokumenty i składowanieDeklaracja właściwości użytkowych, karta techniczna i zalecenia ochrony paneli przed wilgocią na budowie.

Karta 01

Dlaczego warto wybrać technologię SIP?

Prefabrykowane panele łączą okładziny konstrukcyjne z rdzeniem izolacyjnym. To rozwiązanie, które może ułatwić organizację budowy i ograniczyć liczbę prac wykonywanych na placu.

OSBRdzeń EPSlub PIROSB

01
Sprawniejszy montaż
Elementy przygotowane według projektu mogą skrócić część prac na budowie. Realny czas zależy od projektu, ekipy i warunków.
02
Izolacja w konstrukcji
Rdzeń EPS lub PIR jest częścią panelu. Parametry cieplne zależą od wariantu i grubości — podaje je dokumentacja.
03
Powtarzalność elementów
Panele przygotowane według projektu i kontrola wymiarów ułatwiają spasowanie konstrukcji.
04
Mniejsza liczba robót na miejscu
Część czynności wykonuje się przed dostawą, więc na placu zostaje mniej cięcia i dopasowywania.
05
Wybór technologii EPS/PIR
Możesz porównać wariant EPS i PIR pod kątem ceny i izolacyjności — w kartach domów z ceną widzisz obie wersje.
06
Przejrzysty zakres zakupu
Dobra oferta wymienia konkretnie panele, drewno, łączniki i dodatki. W kartach domów widzisz, co jest w cenie, a co płatne osobno.

Efekty zależą od projektu, wybranego panelu, ekipy i warunków na budowie.

Karta 02

Co zyskuje inwestor? Dobrze dobrany system SIP

Korzyści technologii najlepiej widać wtedy, gdy materiały, połączenia i zakres zakupu są opisane przed podpisaniem umowy.

Przed podpisaniem umowy

Dobrze dobrany system SIP to znane dane

Materiały: OSB i rdzeń z kartą techniczną
Konstrukcja: Styki, łączniki i drewno wg projektu
Oferta: Zakres, wyłączenia i warunki gwarancji

01
Świadomy wybór materiałów
Znasz rodzaj okładziny i rdzenia oraz ich parametry z dokumentacji wyrobu.
02
Dobrane połączenia konstrukcyjne
Styki, łączniki i drewno konstrukcyjne są zaprojektowane dla budynku, a nie dobierane dopiero na budowie.
03
Przewidywalna izolacyjność
Parametry liczy się dla konkretnej przegrody — z udokumentowanych danych, a nie z ogólnych haseł.
04
Lepsza organizacja prac
Lista elementów i plan dostawy pomagają zaplanować fundament, rozładunek i kolejne ekipy.
05
Łatwiejszy odbiór dostawy
Specyfikacja elementów pozwala sprawdzić kompletność dostawy przy rozładunku.
06
Więcej jasności przed podpisaniem umowy
Dokumentacja, warunki gwarancji, zakres i wyłączenia są znane przed podpisaniem umowy.

Czas budowy, izolacyjność (U), nośność, gwarancja i zawartość zestawu zależą od projektu, konkretnego wyrobu i dokumentacji producenta.

Sprawdź, jak wygląda to w konkretnych domach

W kartach domów zobaczysz wariant EPS lub PIR, zakres zestawu i orientacyjną konfigurację netto + VAT.

Zobacz domy w technologii SIP

Na zdjęciach

Panele SIP i montaż w rzeczywistości

Zdjęcia z galerii producenta SIP-POL. Schemat powyżej jest poglądowy — grubości i parametry podaje karta techniczna konkretnego panelu.

Panele i próbki

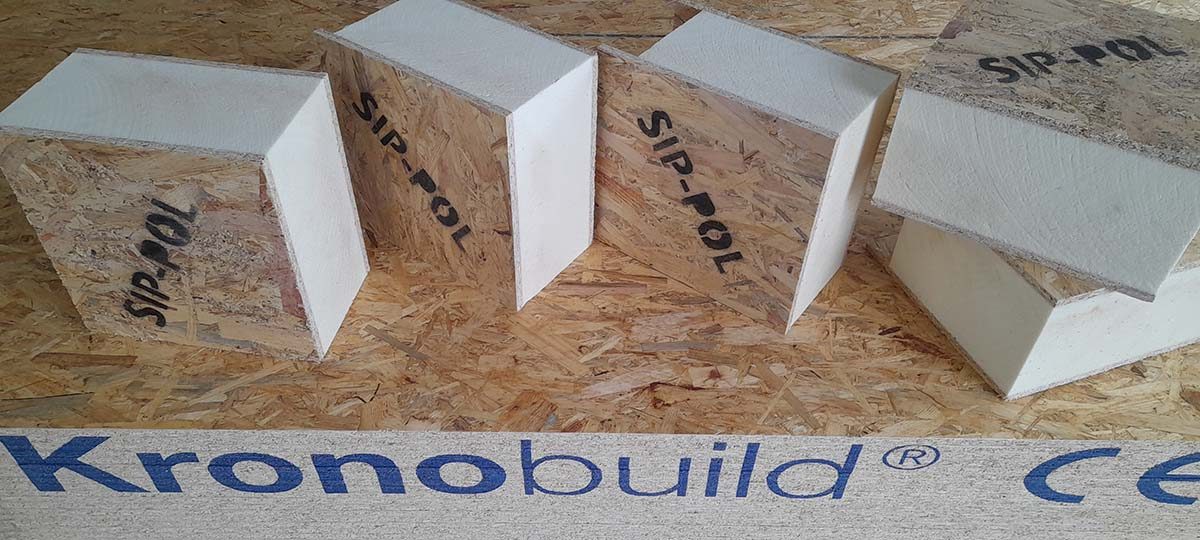

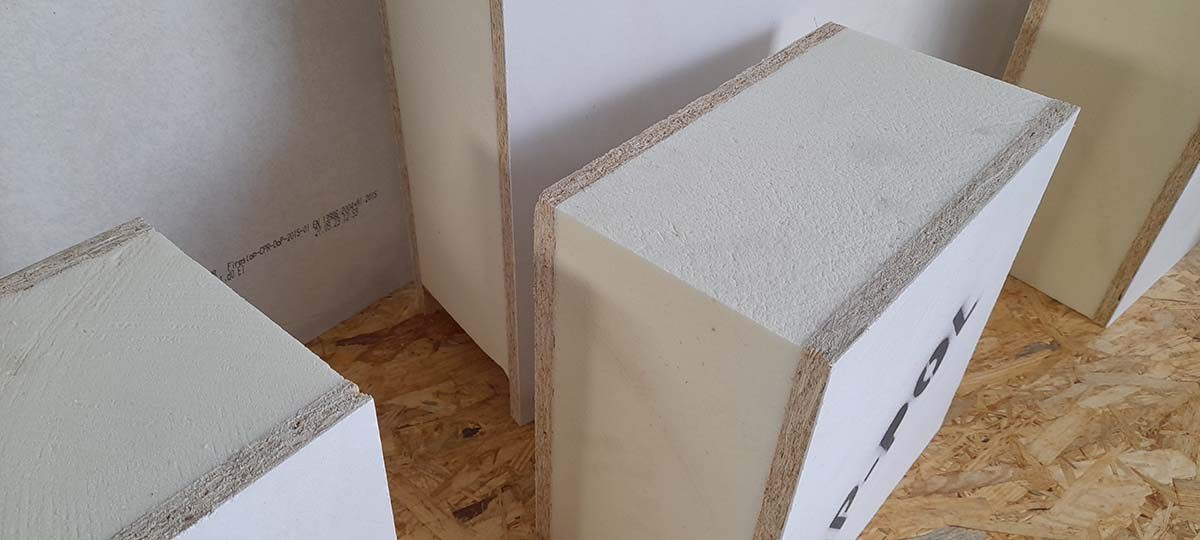

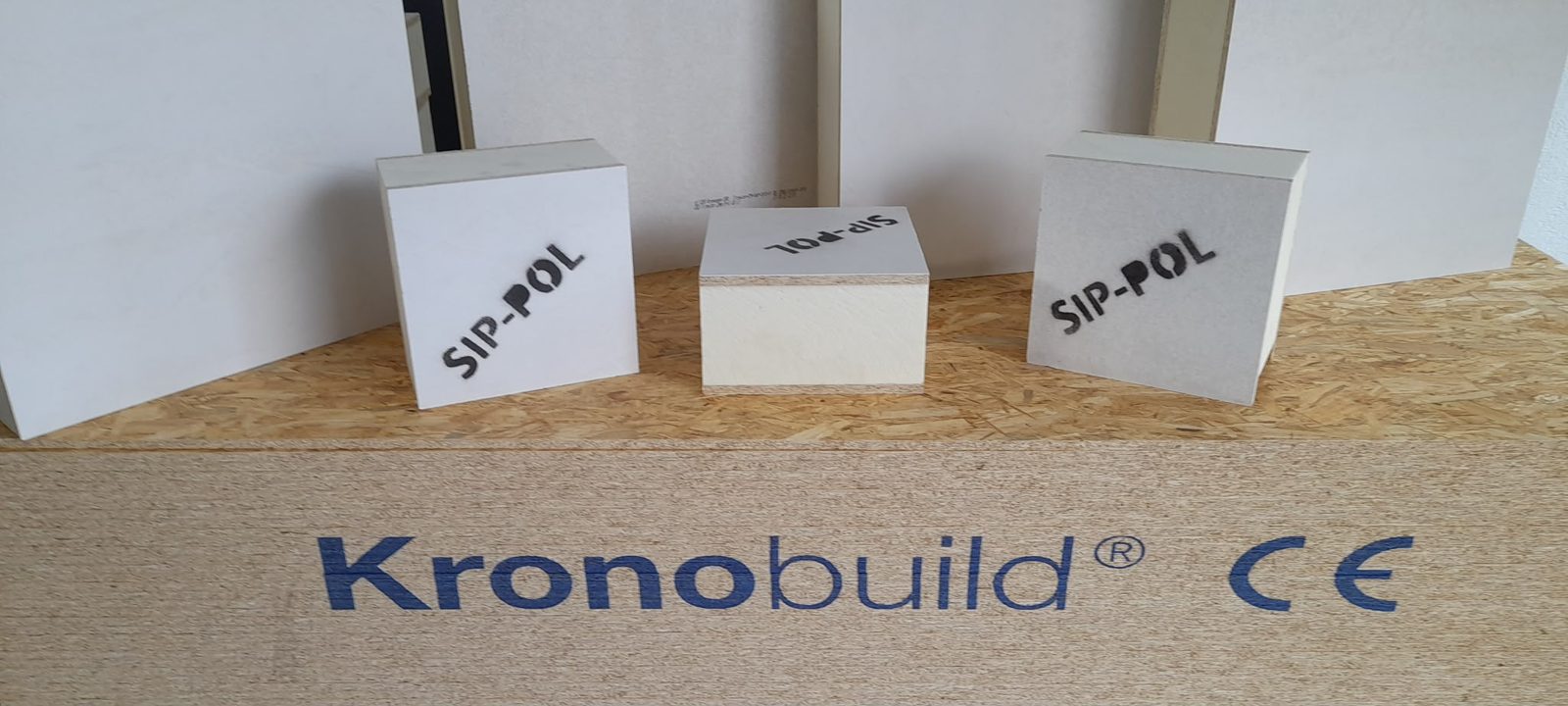

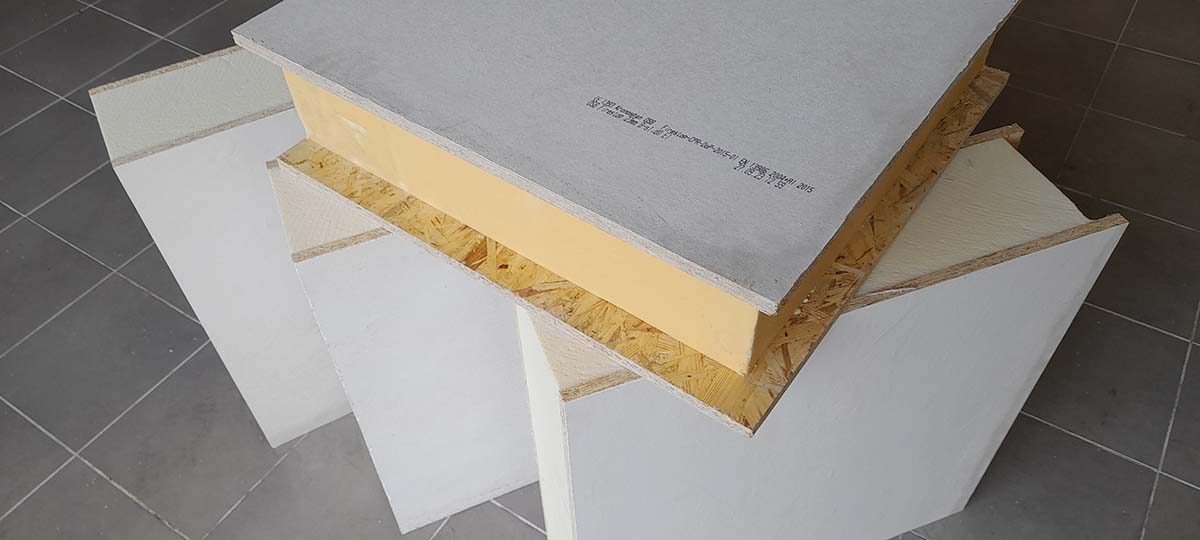

Przekrój panelu SIP — warstwy OSB i rdzeń · Narożnik panelu SIP · Płyta OSB z oznaczeniem producenta

Konstrukcja

Ściany z paneli SIP po ustawieniu · Montaż konstrukcji SIP — widok z góry · Konstrukcja z paneli SIP przed elewacją

Dach i strop

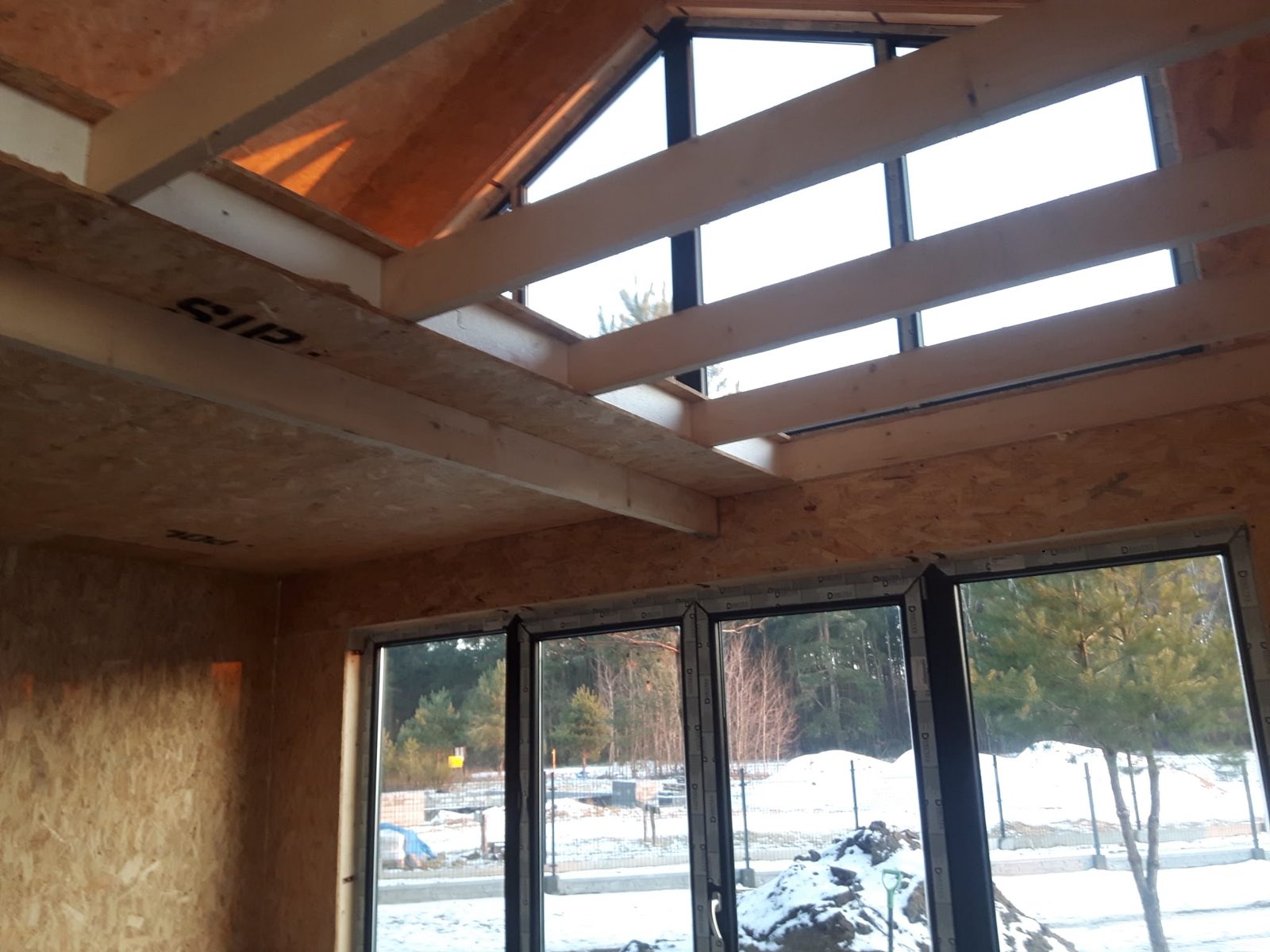

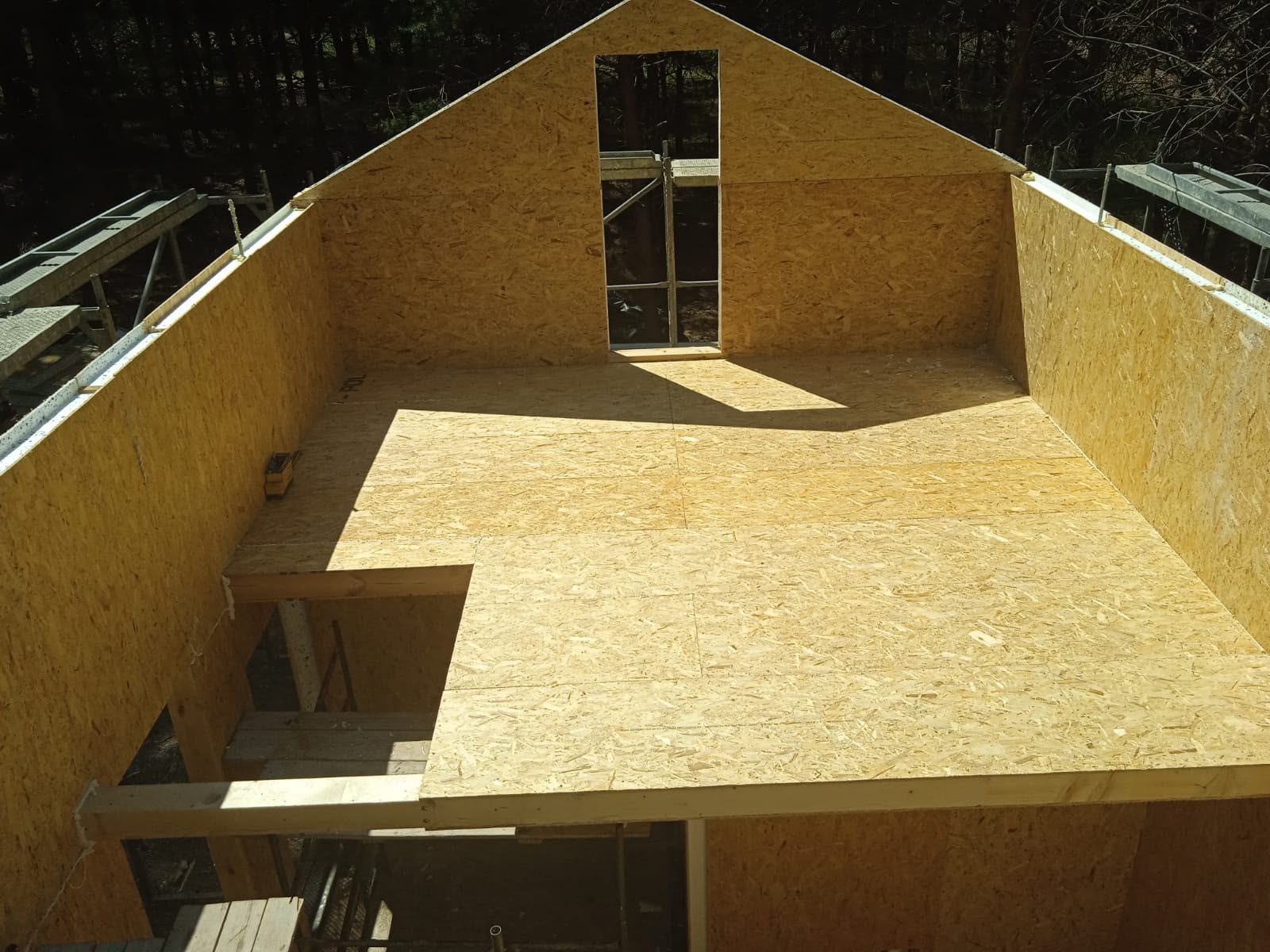

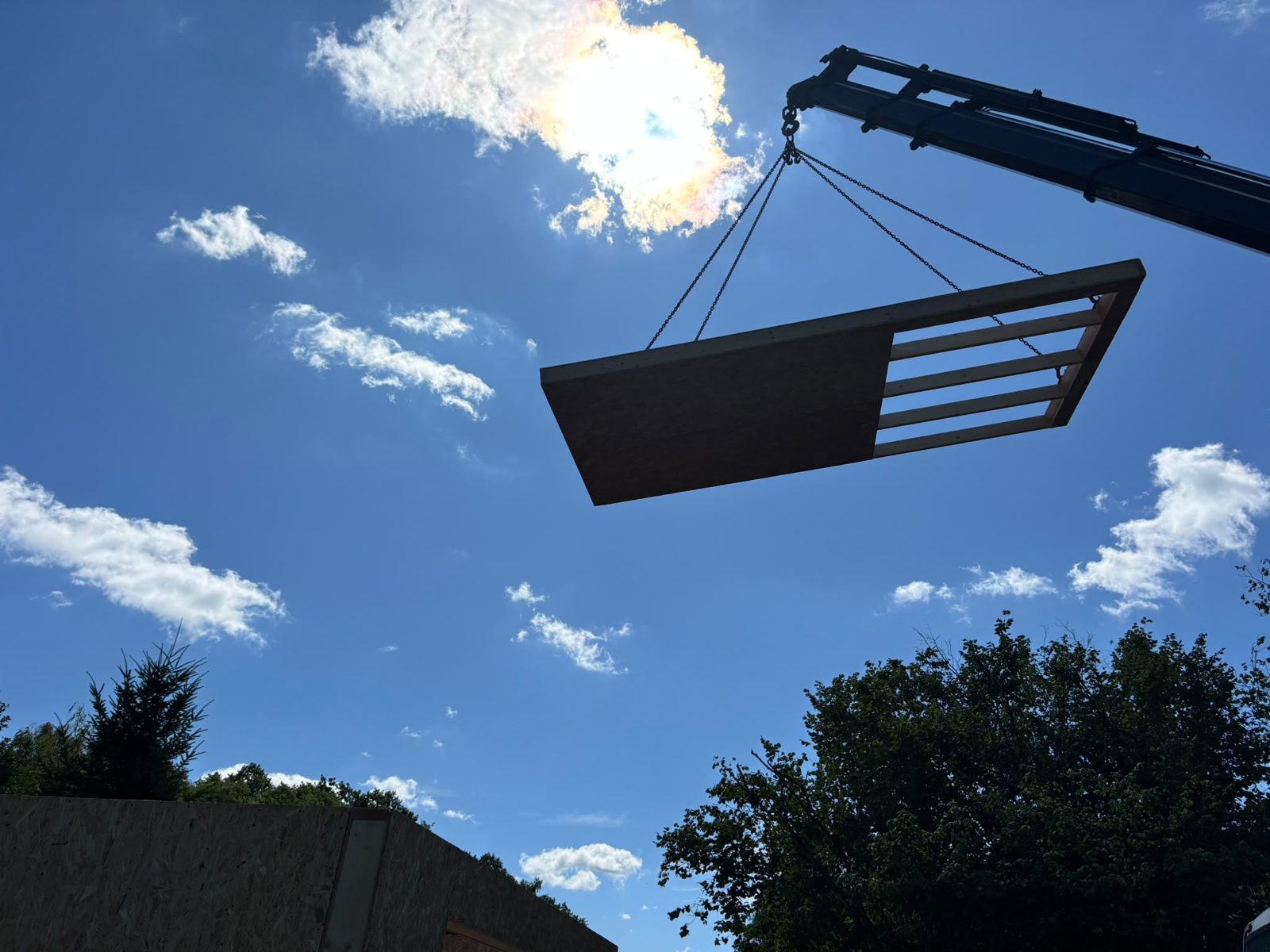

Podnoszenie panelu dachowego · Poddasze z paneli SIP — widok od środka · Strop/antresola w stanie surowym

Produkcja i montaż

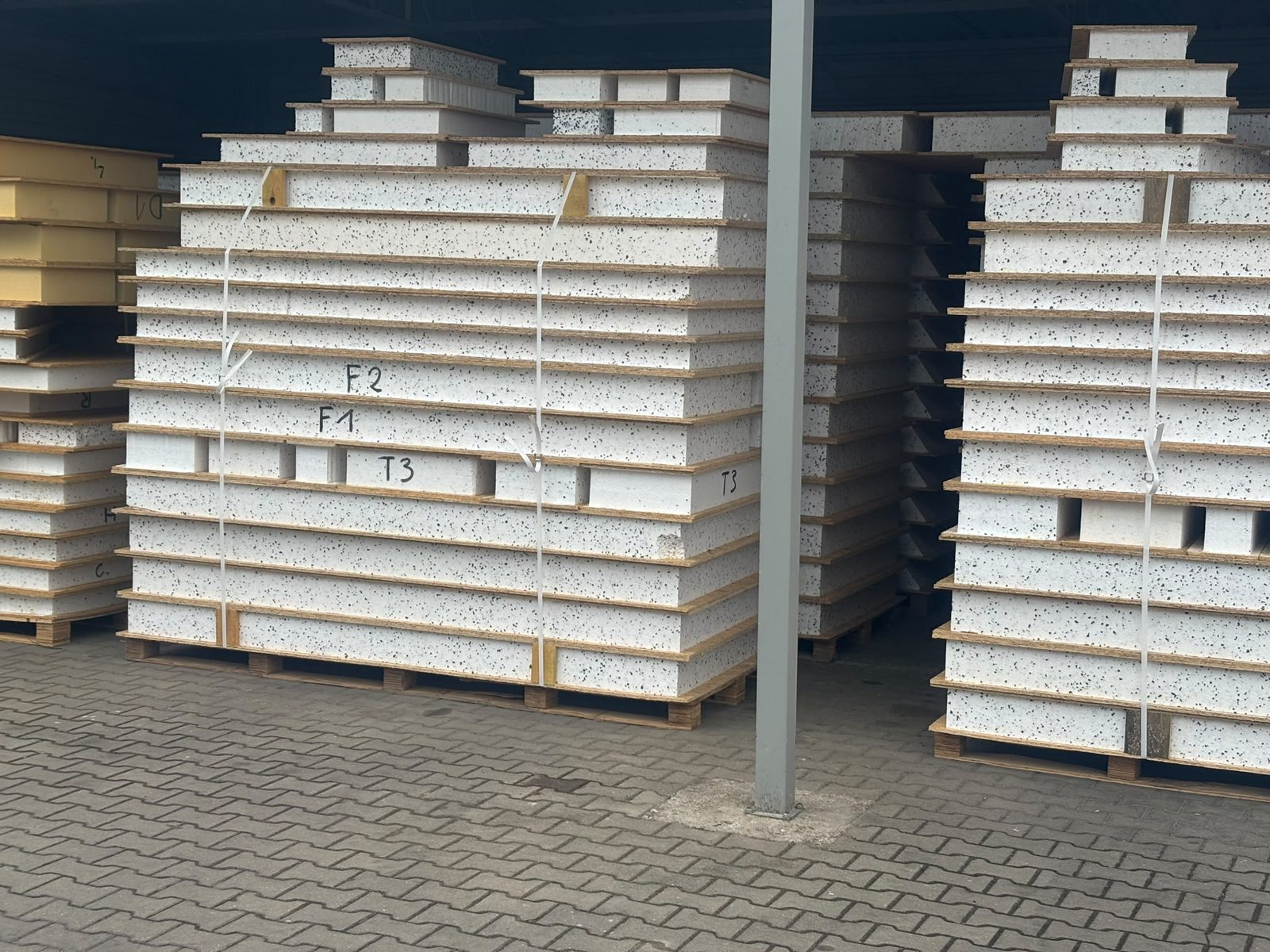

Panele SIP na placu producenta · Rozładunek panelu ściennego dźwigiem · Panel SIP-POL na budowie

Zdjęcie

08 · Montaż

Jak powstaje konstrukcja SIP — 7 etapów

Od projektu do zamkniętej bryły. Czas poszczególnych etapów zależy od projektu, warunków na budowie i zakresu umowy.

01
Projekt i adaptacja do SIP
Projektant dostosowuje projekt do technologii i przygotowuje rozkrój paneli ścian, stropu i dachu.

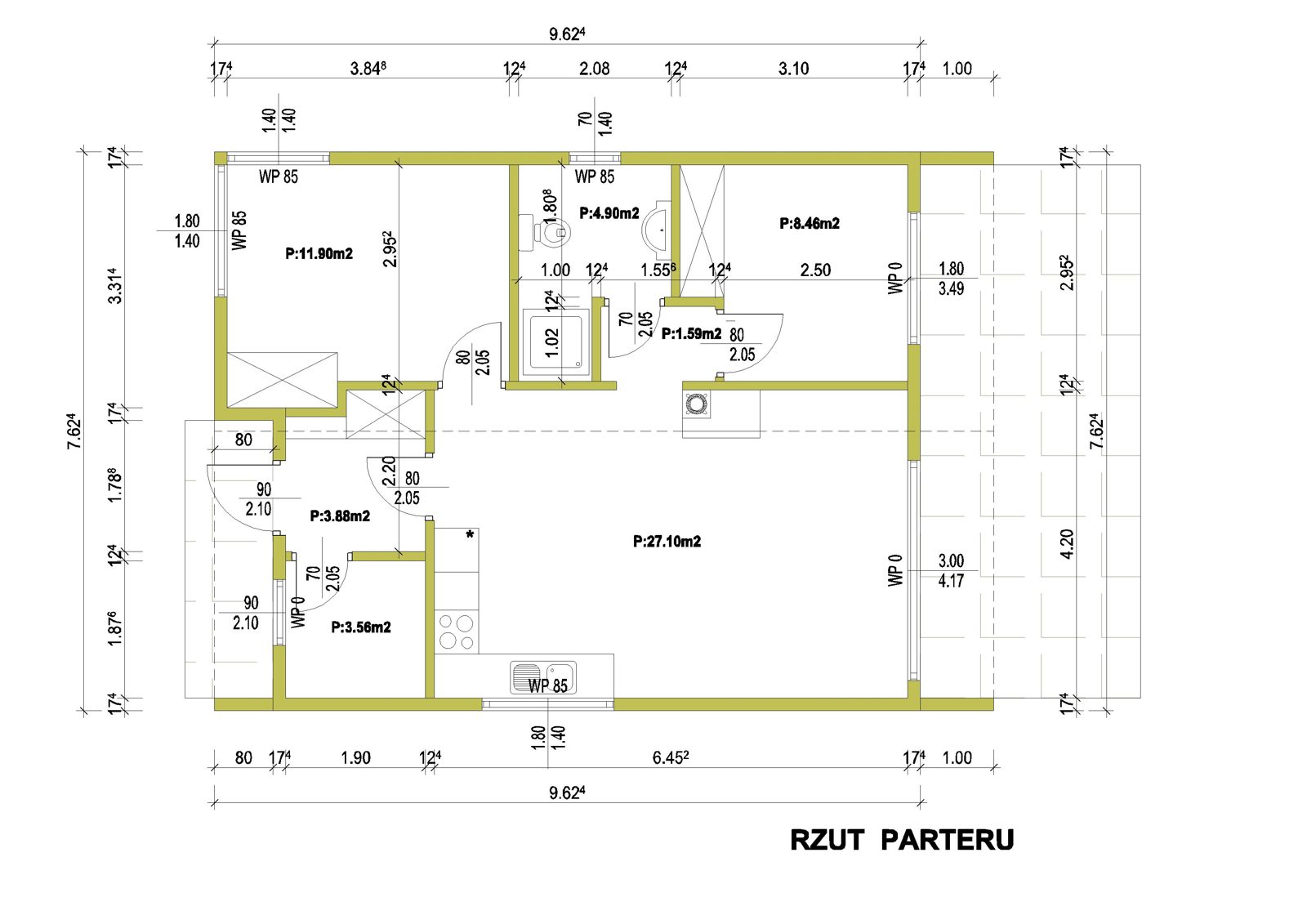

Przykładowy rzut producenta (MODERN 70) — ilustracja dokumentacji, nie projekt Twojego domu
02
Fundament
Na działce powstaje fundament — najczęściej płyta — wykonany i odebrany zgodnie z dokumentacją.

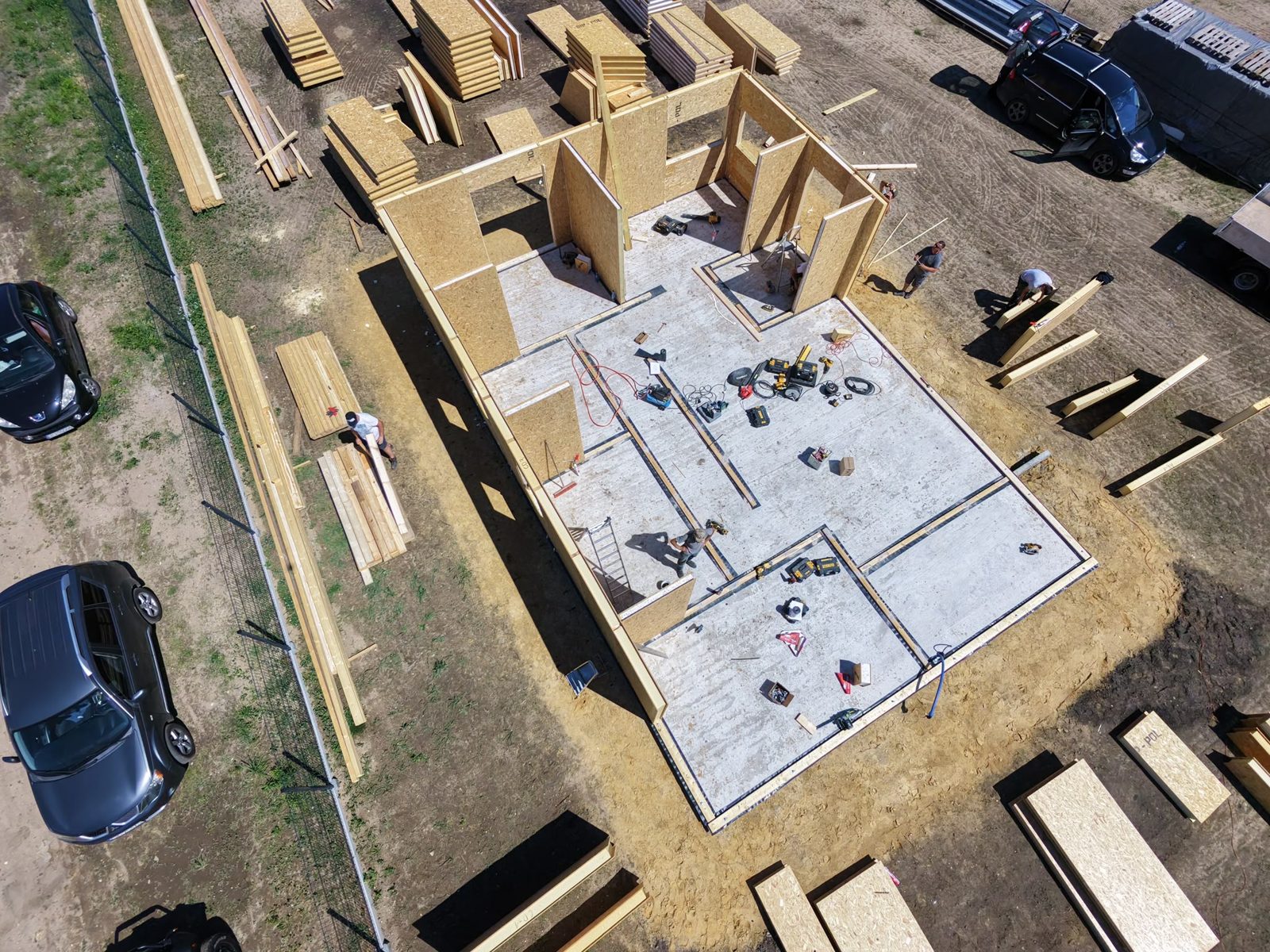

Płyta fundamentowa z pierwszymi panelami ścian — budowa MODERN 150 z galerii producenta SIP-POL
03

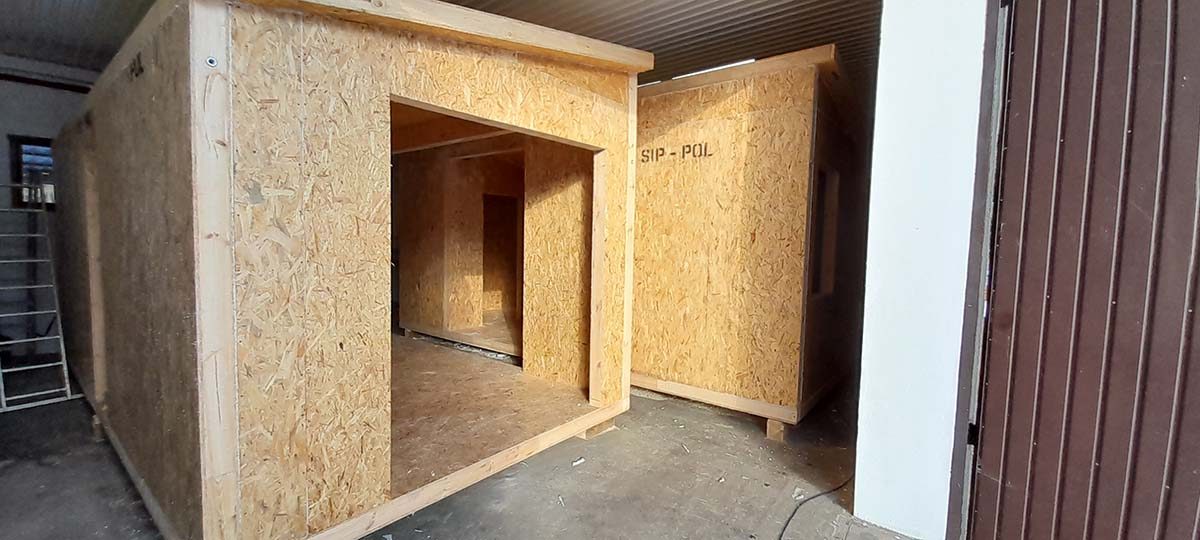

Prefabrykacja elementów
Panele są docinane według projektu. Powstają gotowe elementy z otworami na okna i drzwi.
04
Transport i rozładunek
Elementy przyjeżdżają na działkę. Potrzebny jest dojazd i miejsce do rozładunku, np. z HDS.
05

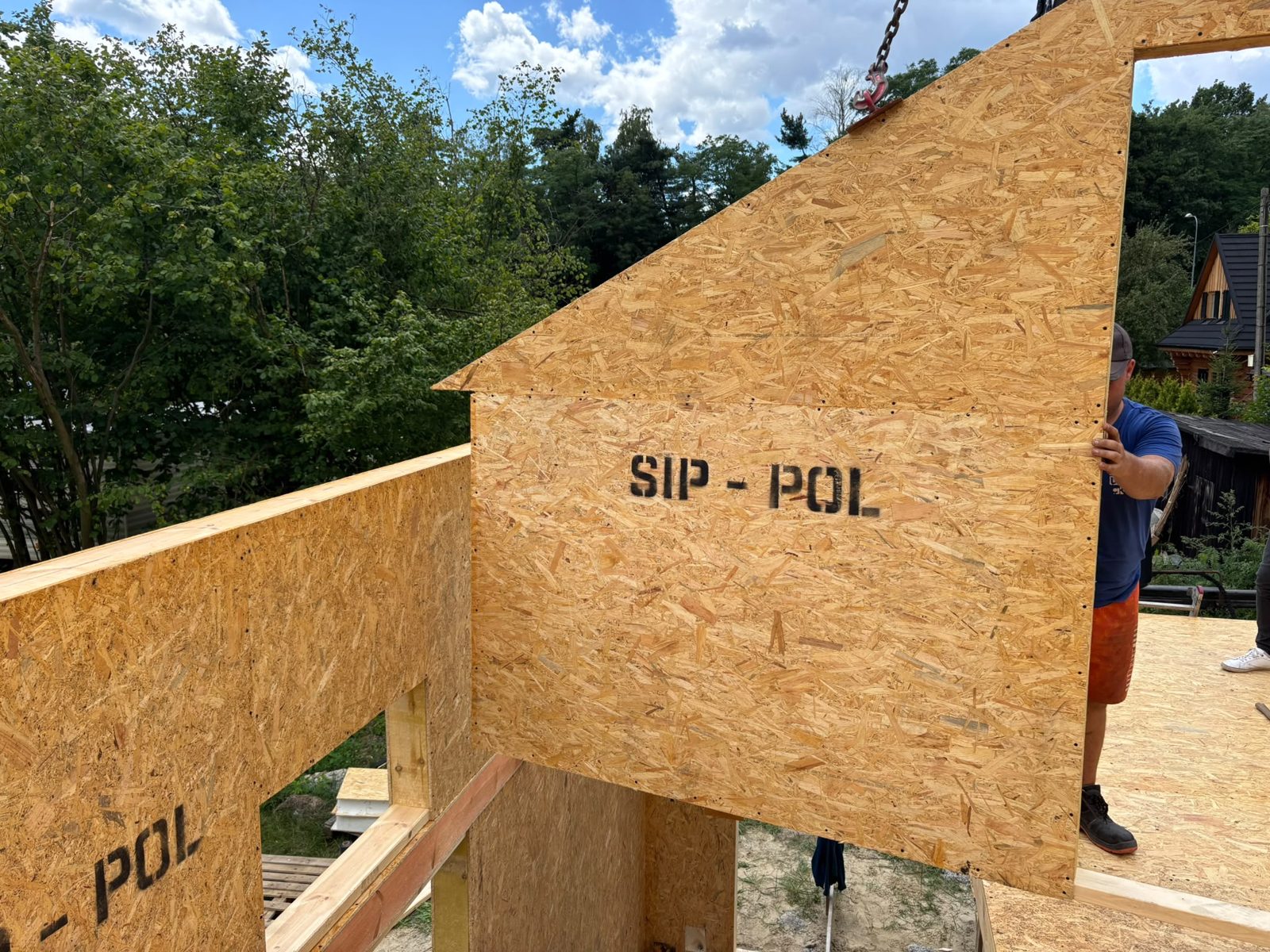

Montaż ścian
Na podwalinie ustawia się kolejne panele i łączy je według projektu.
06
Strop i dach
Montaż elementów stropu i dachu zamyka bryłę konstrukcji.
07
Kolejne etapy
Membrany, stolarka, pokrycie dachu, instalacje i wykończenie — według projektu i zakresu umowy.
